Zeichnungen, dargestellt auf der Zeichenfläche:
Alle erforderlichen Zeichnungen werden automatisch erstellt, entweder der einzelne Profilstich (wahlweise belastet oder entlastet) oder die gesamte Profilblume in verschiedenen Ansichten oder der Rollensatz für ein Walzgerüst. Alle Zeichnungen lassen sich in eine Datei speichern, wobei zwischen verschiedenen Dateiformaten gewählt werden kann (DXF, IGES, MI). Somit sind die Zeichnungen in ein beliebiges CAD-System übertragbar. Wird das CAD-System AutoCAD, SolidWorks, SolidEdge oder BricsCAD benutzt, kann über die moderne ActiveX-Schnittstelle die Zeichnung direkt übertragen werden.

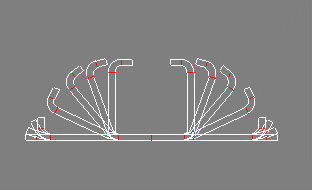

Beispiel: Profilblume ineinander
Diese Darstellung eignet sich besonders beim Entwurf der Profilblume.

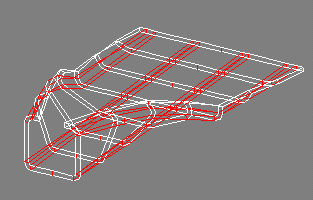

Beispiel: Profilblume 3D
Diese Darstellung gibt einen guten Eindruck vom räumlichen Verlauf des Profils in der Maschine und dient zur Beurteilung, ob die Konstruktion noch optimiert werden kann.

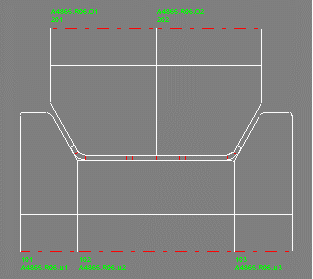

Beispiel: Rollenwerkzeuge
Diese Zeichnung wird als Werkstattunterlage benutzt für den Zusammenbau der Gerüste.
